Bồn khuấy công nghiệp

Bồn khuấy hay còn gọi là bồn khuấy trộn công nghiệp, bồn khuấy gia nhiệt, bồn khuấy thực phẩm, mỹ phẩm, sơn, keo, chất tẩy rửa, đường phèn… là các bồn khuấy được sử dụng trong các nhà máy xí nghiệp đặc biệt là các ngành hóa chất, thực phẩm, sơn nước,…Được thiết kế gia công từ vật liệu inox 304, 316.

Phân loại bồn khuấy trên thị trường

Trên thị trường hiện nay có nhiều loại bồn khuấy được sử dụng trong các ngành công nghiệp, phân loại theo nhiều tiêu chí khác nhau dựa vào mục đích sử dụng. Dưới đây là một số loại bồn khuấy phổ biến

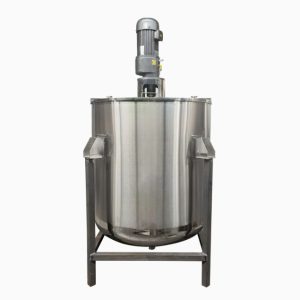

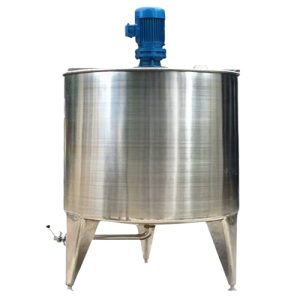

Bồn khuấy tròn dạng đứng

Là loại bồn khuấy có thiết kế tròn dạng đứng, với các cánh khuấy được bố trí lắp đặt theo chiều dọc của bồn. Được sản xuất từ vật liệu inox SUS304, độ dày của inox phụ thuộc vào vật liệu khuấy, bồn khuấy tròn đứng thường được dùng để khuấy những hỗn hợp dạng lỏng có độ nhớt thấp và trung bình như hóa chất, sơn nước, chế phẩm sinh học…

Bồn khuấy ngang

Bồn khuấy ngang là loại bồn có thiết kế cánh khuấy lắp đặt theo hướng nằm ngang trong bồn khuấy. Vật liệu chế tạo từ inox không gỉ SUS304, được ứng dụng phổ biến trong các lĩnh vực sản xuất thực phẩm, hóa chất, hóa mỹ phẩm, hoặc xử lý nước thải công nghiệp.

Bồn khuấy gia nhiệt

Bồn khuấy gia nhiệt là loại bồn khuấy được sử dụng hệ thống làm nóng, giúp kiểm soát và duy trì nhiệt độ của chất lỏng hoặc hỗn hợp trong quá trình khuấy thông qua tủ điện điều khiển có màn hình LCD. Bồn khuấy gia nhiệt là một thiết bị quan trọng trong các ngành công nghiệp cần sử dụng chức năng khuấy trộn các chất ở nhiệt độ cao hoặc có độ nhớt cao, đồng thời yêu cầu quá trình khuấy đều và ổn định.

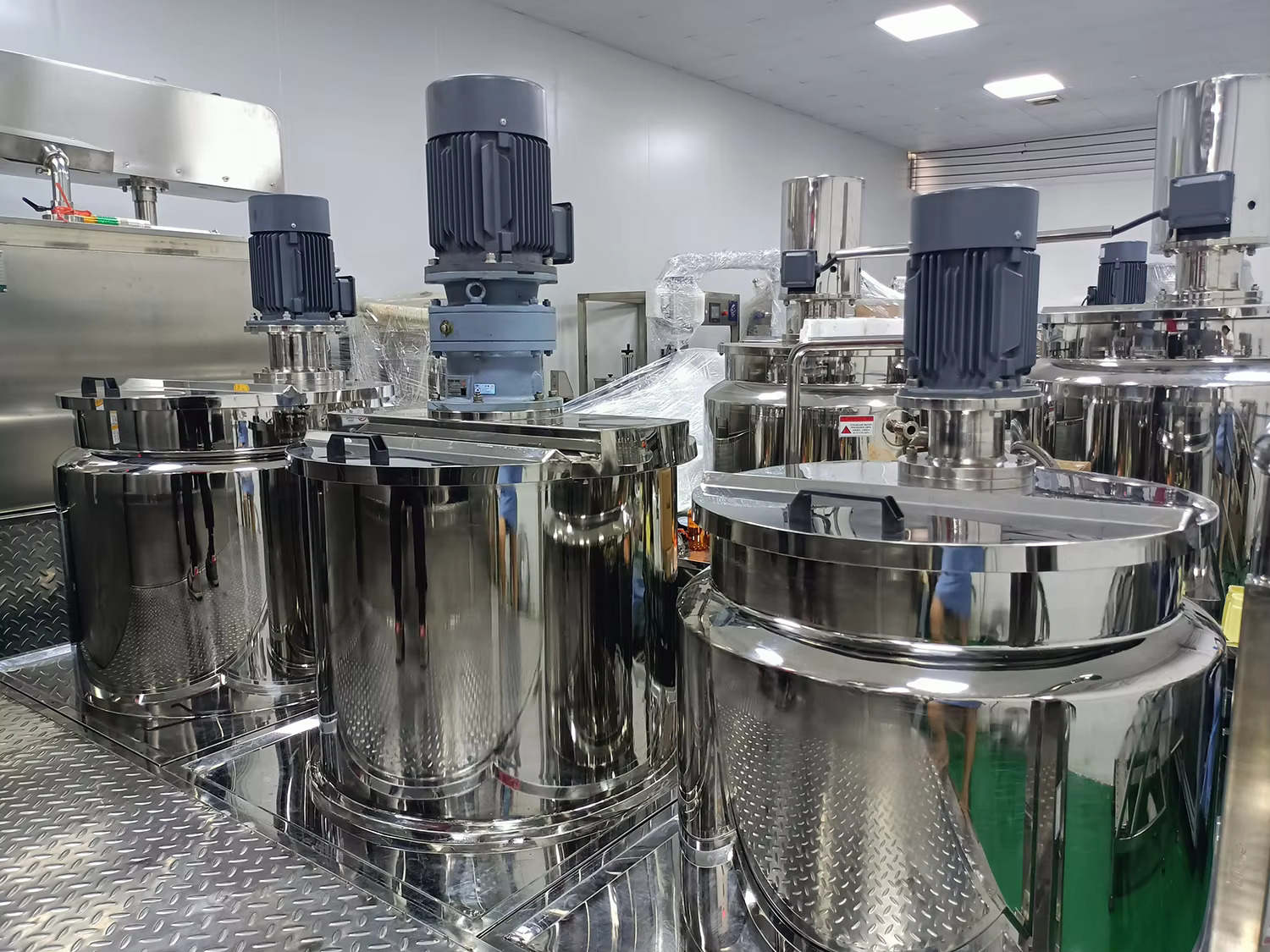

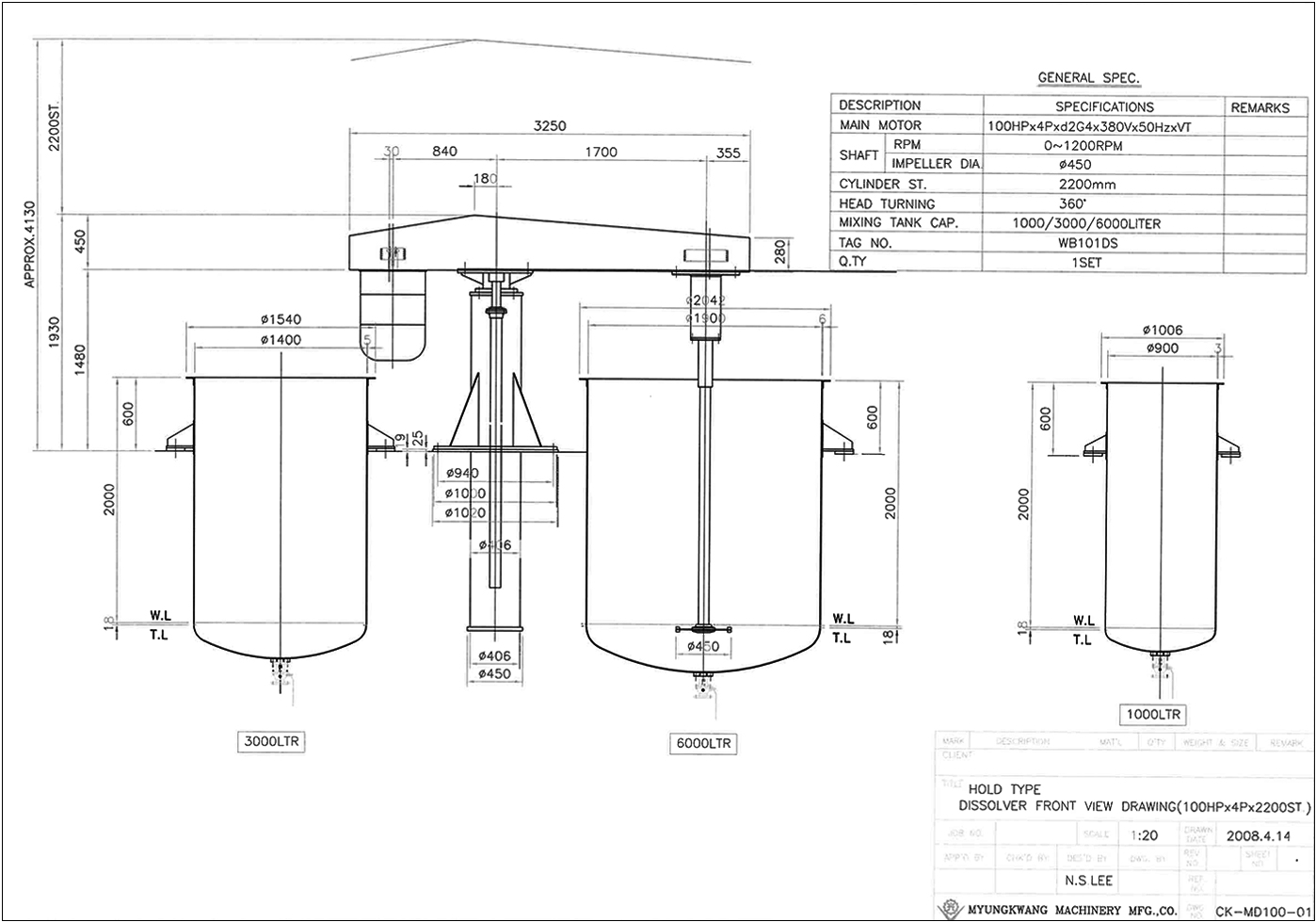

Cấu tạo của bồn khuấy

Bồn khuấy thường có cấu tạo cơ bản như sau

Động cơ hộp số ( động cơ giảm tốc )

Động cơ hộp số của bồn khuấy được chia làm hai phần là động cơ điện và hộp số giảm tốc. Hai bộ phận có các điểm như:

Động cơ điện: Trong bộ sản phẩm bồn khuấy, động cơ điện có nhiệm vụ chuyển đổi điện năng sang cơ năng. Thông thường nó sẽ có hai loại là 1 pha 220V và 3 pha 380V. Loại 1 pha 220V thích hợp cho các hộ gia đình, nhà bếp, quy mô nhỏ. Còn loại 3 pha 380V sử dụng chủ yếu trong công nghiệp, nhà máy xí nghiệp với quy mô sản xuất lớn.

Hộp số giảm tốc: Đây là bộ phận có công dụng giảm tốc động cơ. Theo đó, bồn khuấy sẽ có thiết bị motor tốc độ cao và tốc độ đầu ra thấp. Vậy nên hộp giảm tốc sẽ giúp điều chỉnh tốc độ phù hợp hơn. Tốc độ chủ yếu từ 90, 110, 150, 200 vòng/phút.

Trục khuấy

Là bộ phận tiếp xúc trực tiếp với nguyên liệu ở bên trong bồn khuấy như hợp chất hóa học, dung môi, hoặc dung dịch có tính ăn mòn cao. Vì vậy, bồn khuấy được sản xuất từ vật liệu là thép không gỉ inox SUS304, 316 có khả năng chống ăn mòn và oxi hóa. Chiều dài và đường kính của trục khuấy thì còn tùy theo hình dạng của bồn khuấy, và vật liệu cần khuấy. Đồng thời nó còn phụ thuộc vào độ nhớt, tỷ trọng và thể tích của nguyên liệu cần khuấy.

Đĩa khuấy – cánh khuấy

Đĩa khuấy là bộ phận quyết định đến hiệu quả và khả năng khuấy của bồn khuấy. Thị trường hiện nay có nhiều loại cánh khuấy khác nhau để người dùng lựa chọn như: Cánh khuấy mái chèo, cánh khuấy phân tán, cánh khuấy chân vịt,… Tùy theo nguyên liệu cần khuấy là gì để đưa ra lựa chọn phù hợp nhất.

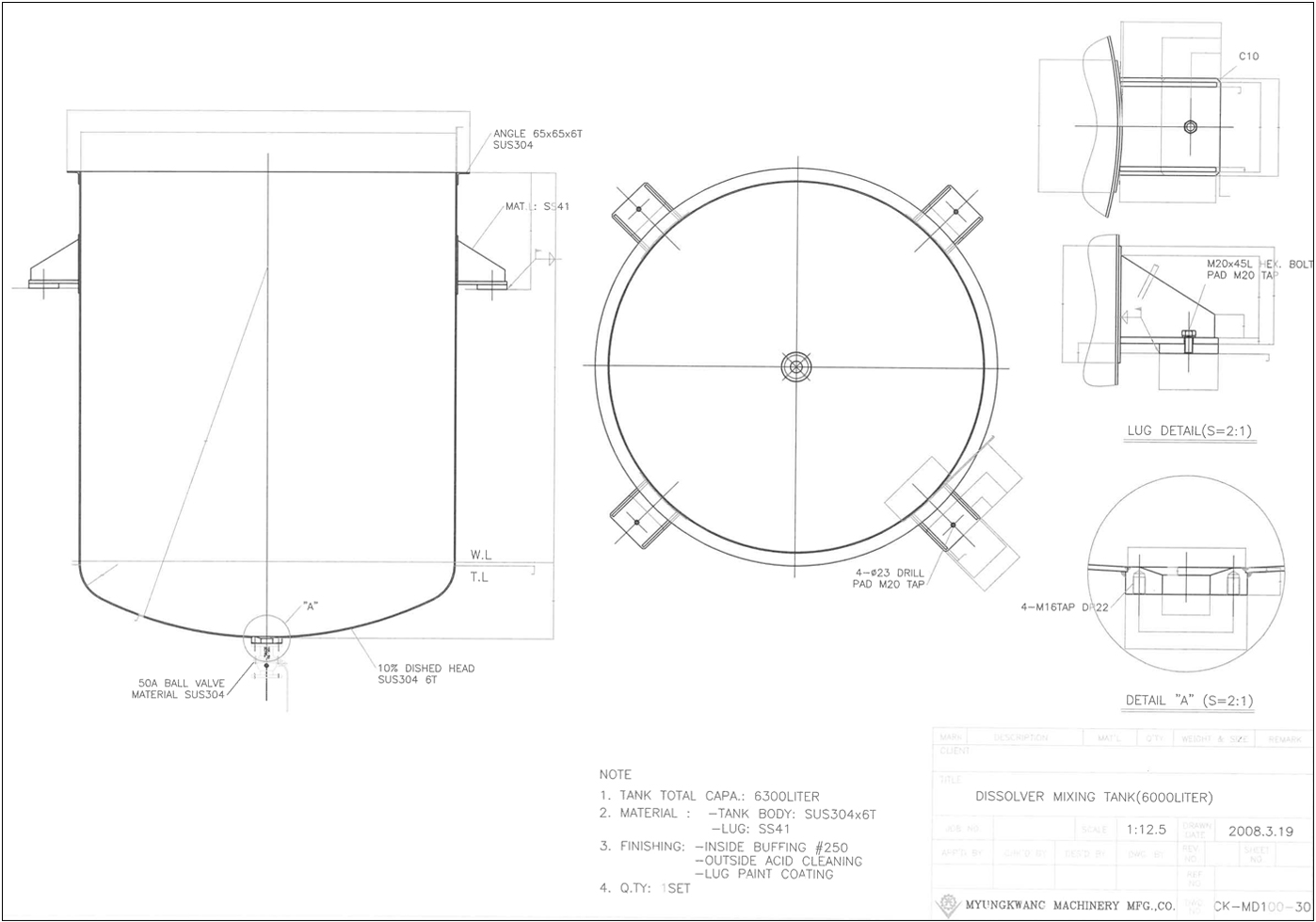

Thân bồn khuấy

Với dạng bồn khuấy thì thường thân có hình trụ tròn. Bồn khuấy sử dụng inox tấm có độ dày từ 1.5 đến 10mm tùy theo thể tích và vật liệu,. Đồng thời thân bồn khuấy có thể chịu áp suất thì sẽ được tính toán dày hơn theo áp suất cụ thể của từng mục đích sử dụng khách nhau. Bồn khuấy được sản xuất từ inox 304, 316, composite.

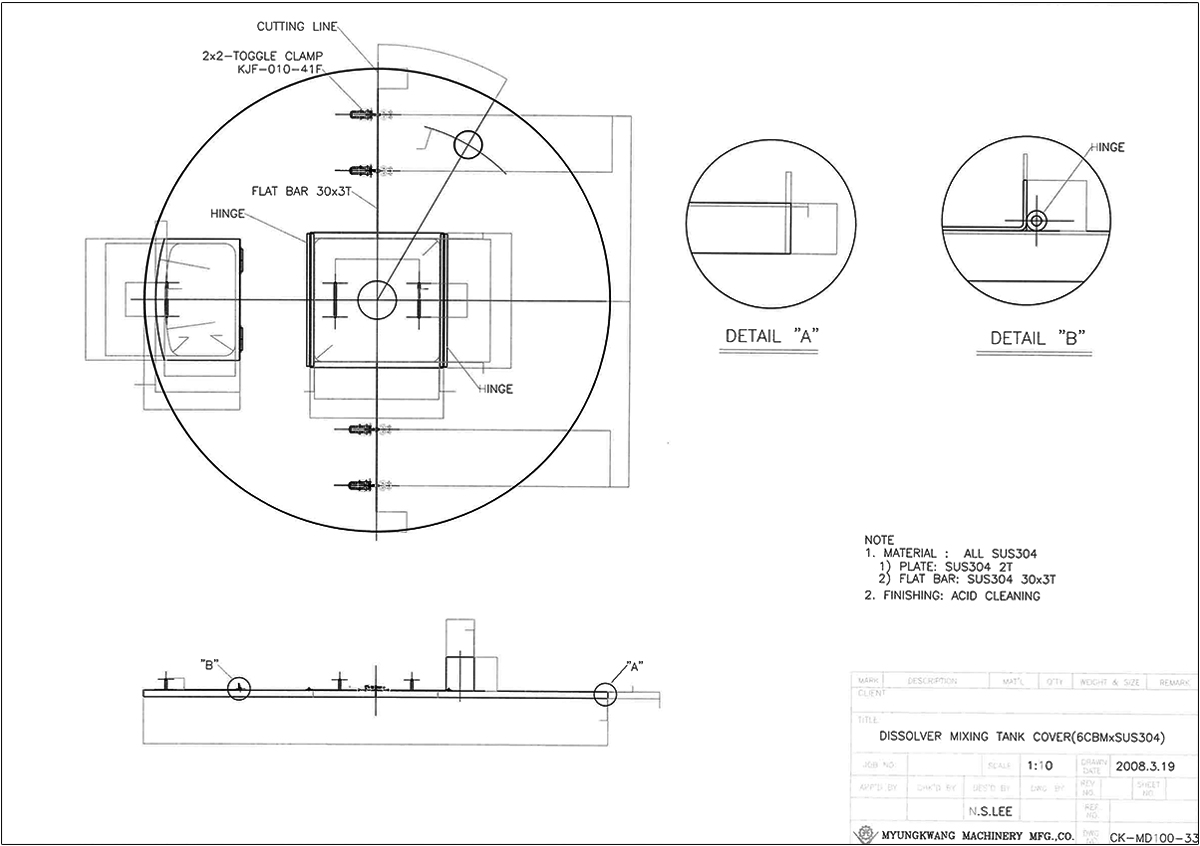

Nóc và đáy bồn

Nóc và đáy bồn khuấy hiện nay phổ biến là dang côn, chỏm cầu, miết góc R. Được làm bằng vật liệu inox 304, 316L, độ dày từ 1.5mm đến 10mm.

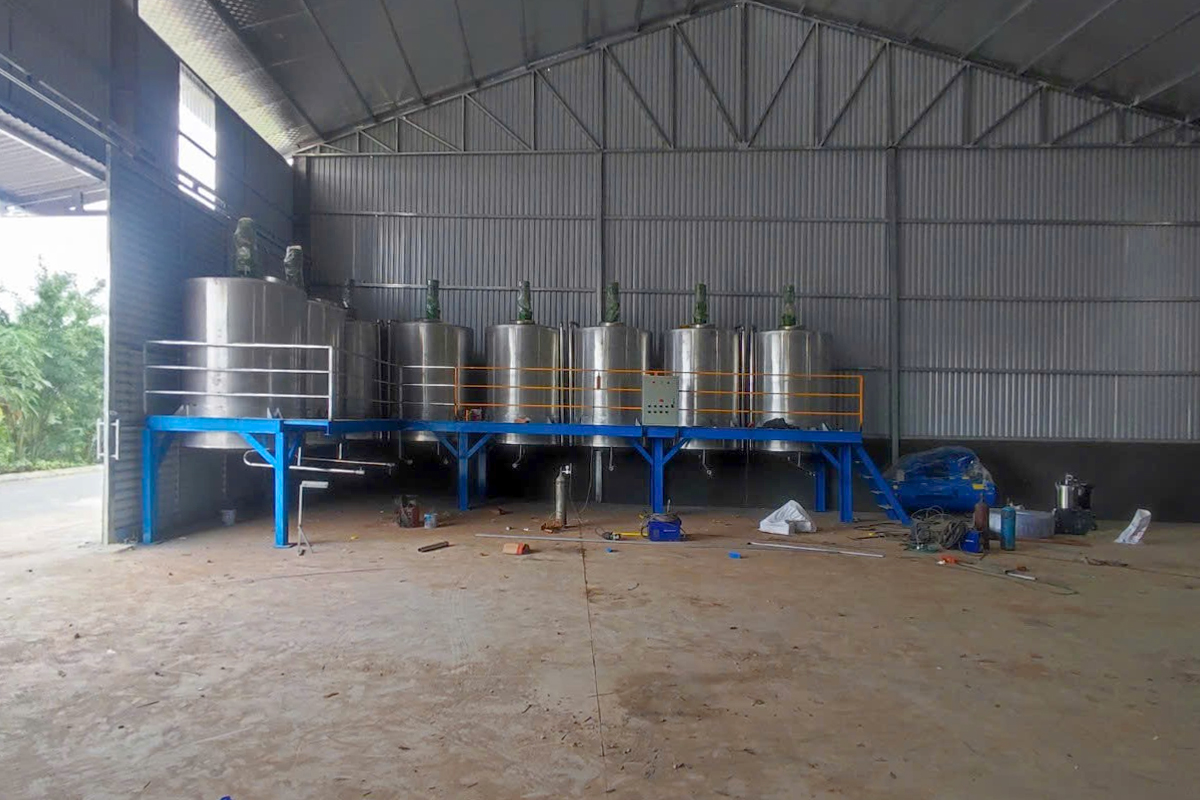

Giá đỡ hay chân bồn

Bồn có thể dùng dạng chân ( legs) đứng hoặc giá treo vào sàn thao tác. Với các nhà máy thực phẩm, hóa chất thì thường dùng vật liệu inox 304 hoặc rẻ hơn thì dùng SS400. tùy theo môi trường sử dụng để chọn vật liệu phù hợp

Khớp nối trục khuấy với động cơ hộp số giảm tốc

Vai trò của bộ phận này là dẫn động cơ đến cánh khuấy và trục khuấy. Theo đó các đơn vị gia công bồn khuấy hóa chất sẽ dựa vào nguyên liệu cần khuấy và kích thước của trục khuấy để thiết kế các khớp nối sao cho phù hợp. Vật liệu chủ yếu được dùng để tạo nên nó chủ yếu là thép không gỉ hay gang.

Giá đỡ động cơ hộp số giảm tốc

Nó còn có tên gọi khác là bệ đỡ tích hợp vòng bi. Công dụng chính của bộ phần này là hạn chế sự rung động, bởi nếu độ rung quá lớn sẽ gây ảnh hưởng đến quá trình khuấy dung dịch, giảm độ bền cho động cơ giảm tốc.
